Kablo Taşıma Kanalları Çalışma Şekilleri

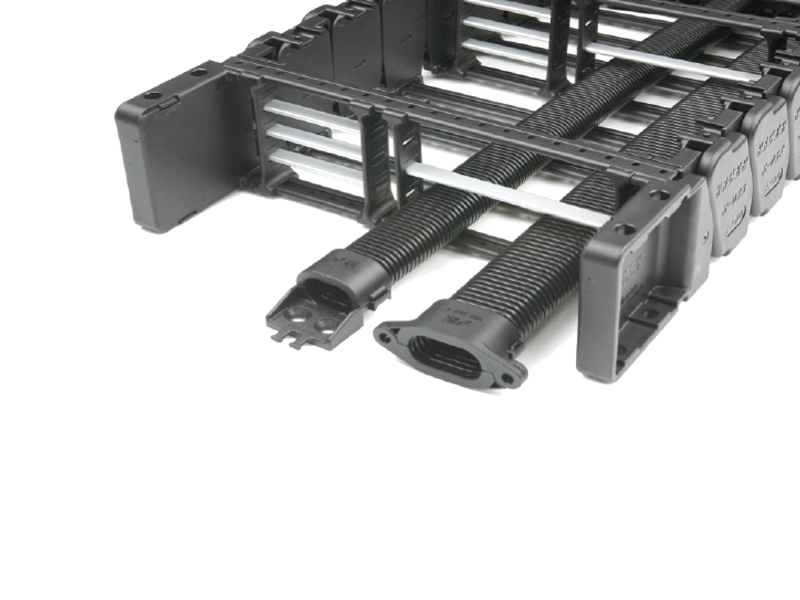

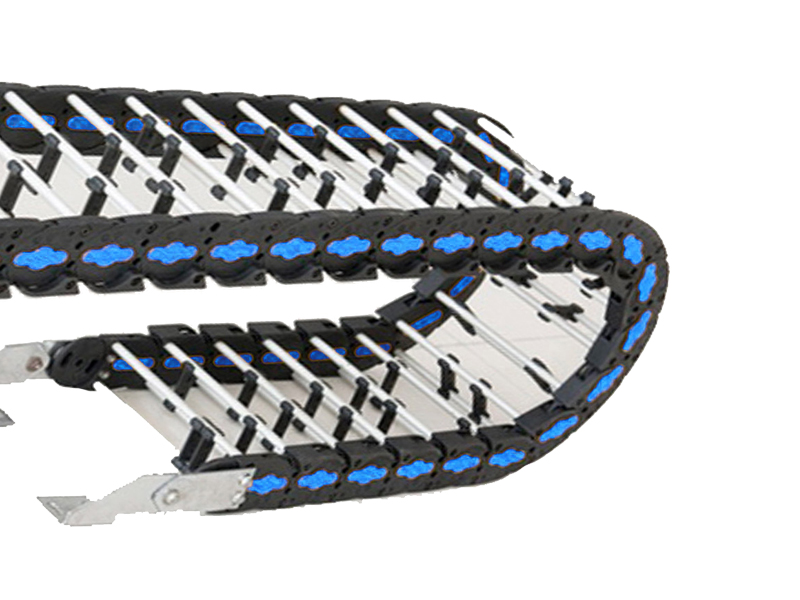

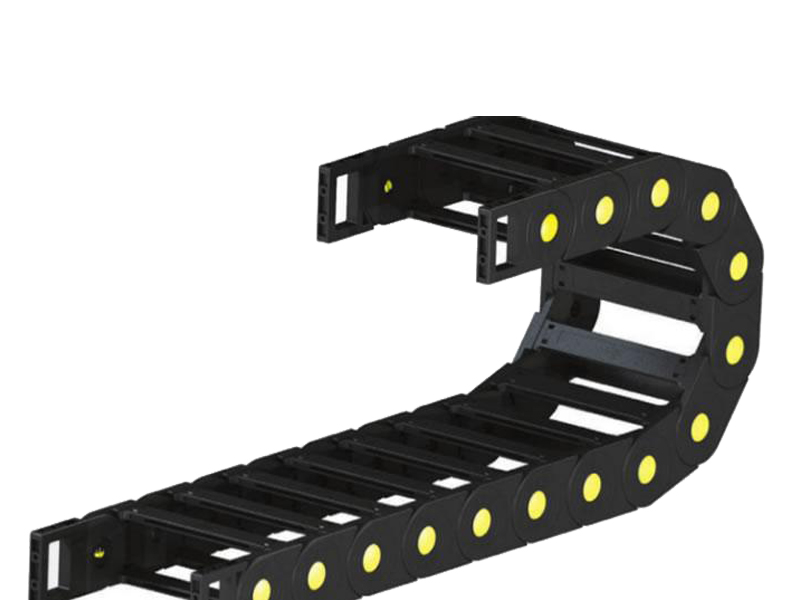

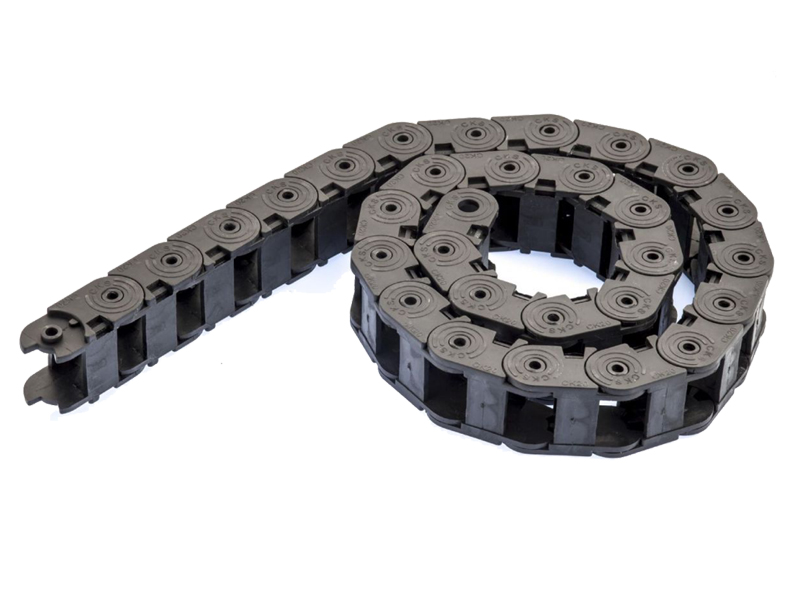

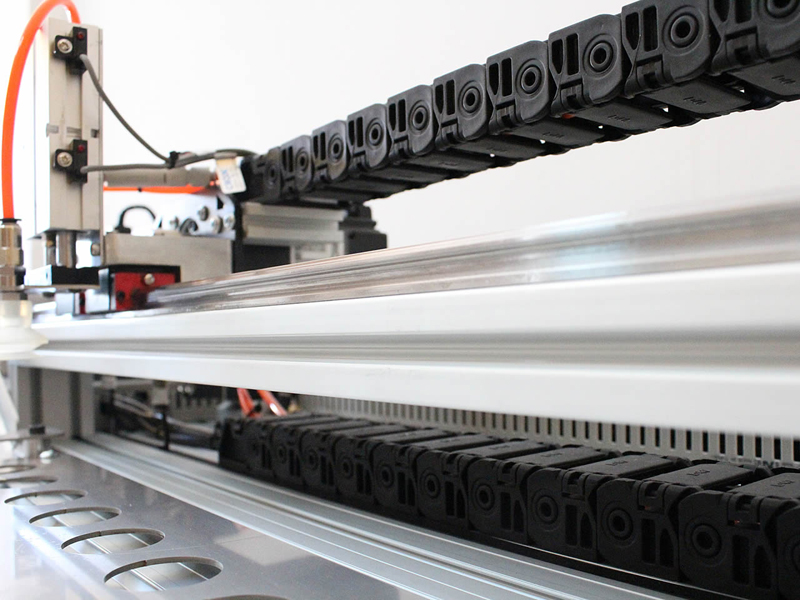

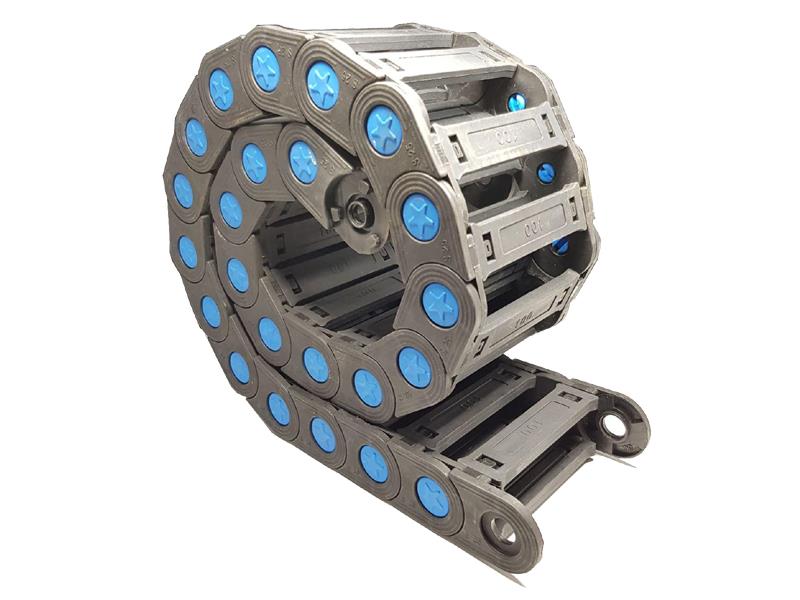

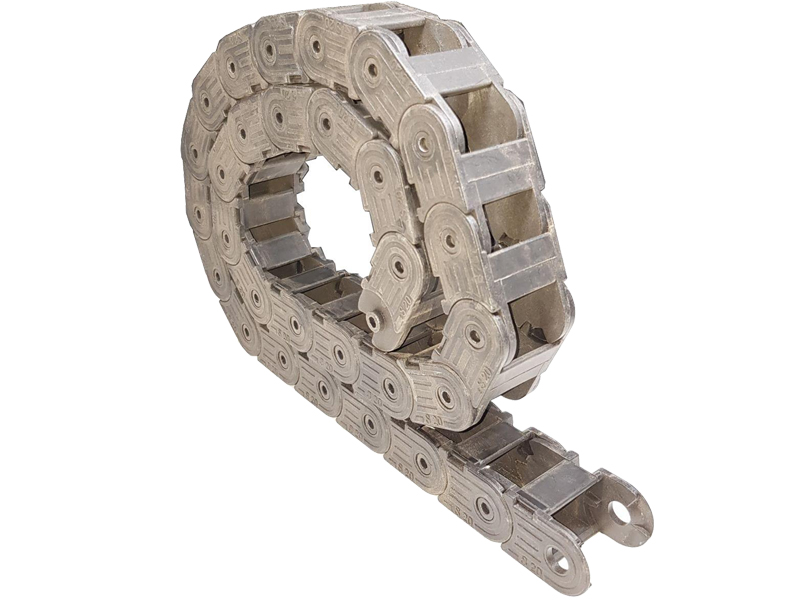

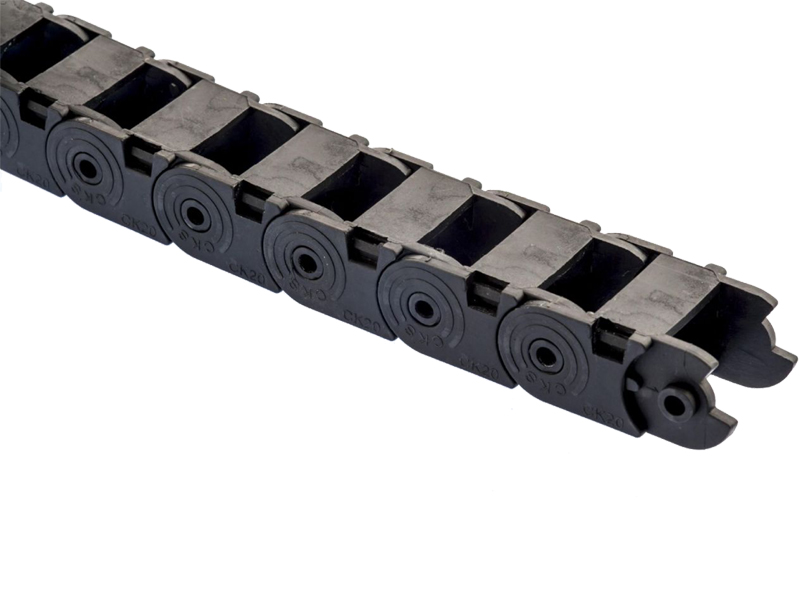

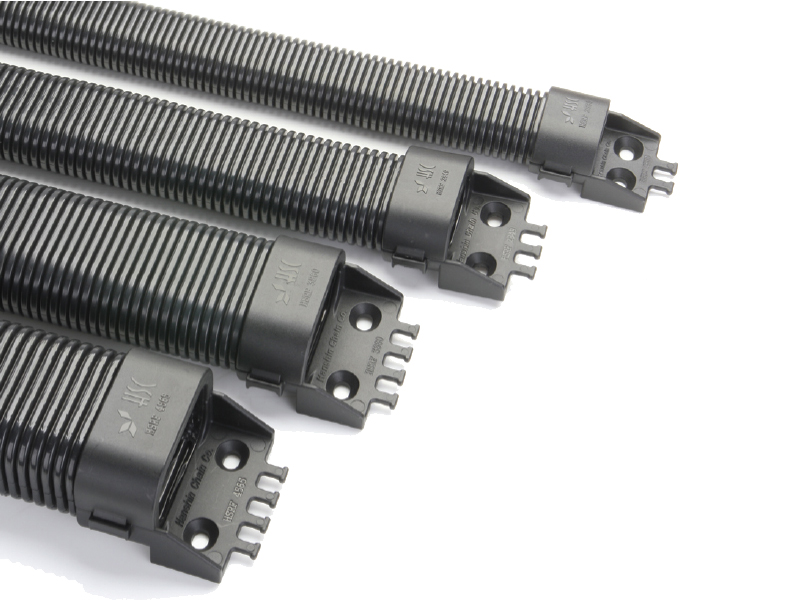

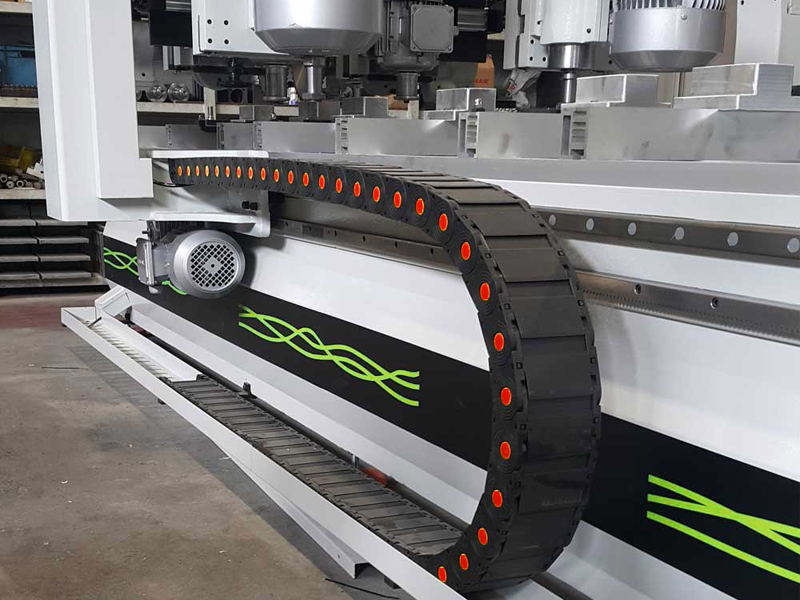

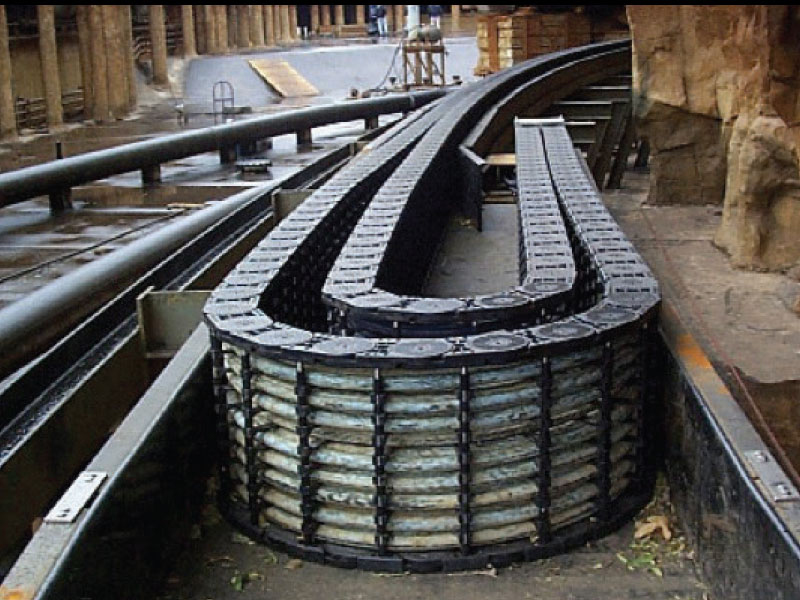

Makinelerin hareketli kablo ve hortumlarının taşınmasında kullanılan koruma sistemidir. Kablo taşıma kanalları, kabloların kırılmasından, kıvrılmasından, büyük kablonun veya ağır kablonun ince veya küçük kablonun üstüne çıkıp zarar vermesini veya sürtünmeden kaynaklanan elektriksel zararın giderilmesine yardımcı olur.
L = ( Ls/2 ) + Lp
LP = KR + π + 2t
Tip | C | A | B | D | Kırılma Radüsü |
---|---|---|---|---|---|
CP015.06 | 6 | 12,6 | 10 | 13 | 18,28,38 |
CP015.10 | 10 | 16,6 | 10 | 13 | 18,28,38 |
CP015.15 | 15 | 21,6 | 10 | 13 | 18,28,38 |
CP015.20 | 20 | 26,6 | 10 | 13 | 18,28,38 |
Kıvrılma Radüsü (R) | 18 | 28 | 38 |
---|---|---|---|
Lp | 117 | 148 | 180 |
Lf | 55 | 65 | 75 |
H | 49 | 69 | 89 |
Tip | C | A | B | D | Kırılma Radüsü |
---|---|---|---|---|---|
CP020.15 | 15 | 24 | 14,5 | 20 | 28,38,48 |
CP020.20 | 20 | 29 | 14,5 | 20 | 28,38,48 |
CP020.30 | 30 | 39 | 14,5 | 20 | 28,38,48 |
CP020.40 | 40 | 49 | 14,5 | 20 | 28,38,48 |
Kıvrılma Radüsü (R) | 28 | 38 | 48 |
---|---|---|---|
Lp | 170 | 200 | 230 |
Lf | 78 | 88 | 98 |
H | 76 | 96 | 116 |
***Ölçüler mm'dir.
